ME TARJOAMME LAADUKKAITA PORTAITA ASENNETTUNA

Yhteys

(Siirry sivulla alas)

TEOLLISUUSPORTAAT - SISÄLLE JA ULOS

Teollisuuden ulkoportaat





Teollisuuden sisäportaat





TEOLLISUUSPORTAAT - KOKONAISPALVELU

Teollisuuden ovi- ja ikkunarakenteet

  • Kuvassa uusi hätäpoistumistie -  ovi, josta kulku hätäpoistumisportaaseen; ovi asennettiin ikkuoiden tilalle

Teollisuuden kaiteet

  • Kaiteet olemassa oleviin tasoihin
  • Kuvan portaassa kyynellevyaskelma



Teollisuuden tasot

  • Kuvassa portaan kulkusilta / lepotaso

Teollisuuden suojaverkot

  • Kuvassa portaaseen asennettu suojaverkko

Teollisuuden katokset

  • Kuvassa portaaseen asennettu katos
  • Taustalla tikapuut



Teollisuustikapuut

  • Kuvassa 3D -malli eräästä tikapuutoimituksesta

TEOLLISUUSPORTAAT - TYÖNKULKUESIMERKKI

Porrastoimituksen alkuvaiheen hahmotelmia:

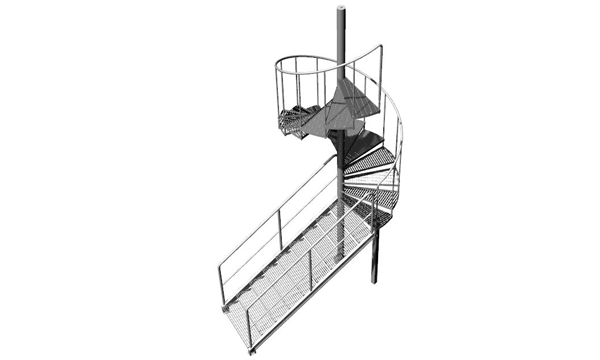

Lopullinen porrassuunnitelma - 3D -malli olemassa olevista rakenteista ja portaasta:

Portaan tuotantokuvat ja toimitettu porras:

TEOLLISUUSPORTAAT - REISIPUUVAIHTOEHDOT

Plasmaleikattu teräs

  • Kuvassa myös portaan seinätuki (vasen) ja tukitolppa maahan (oikea)

UPE -profiili

  • Myös muut profiilit tarpeen mukaan

C  -profiili



TEOLLISUUSPORTAAT - ASKELVAIHTOEHDOT

Ritilä

  • Kuvan askelmissa liukuturvalista

Kyynellevy



TEOLLISUUSPORTAAT - ASKELVAIHTOEHDOT

Teollisuuskaiteet valmistetaan tavallisesti lattaraudasta, neliöputkesta tai pyöröputkesta.

Suoran portaan kaide

  • ISO 14122-3 + A1 -mukainen kaide

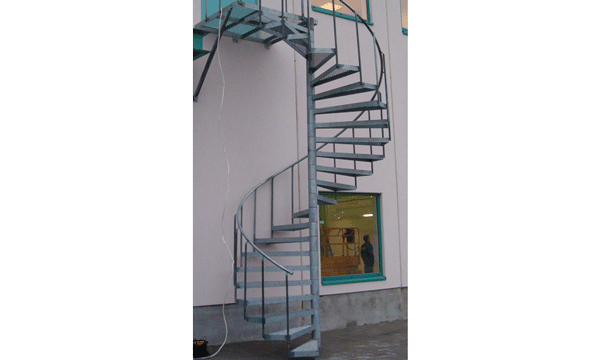

Kierreportaan kaide

  • ISO 14122-3 + A1 -mukainen kaide sekä poistumistason kaide

TEOLLISUUSPORTAAT - TEKNINEN TOTEUTUS

Suuri teollisuusporras on tekninen tuote, jonka toimituksessa vastaamme haasteisiin mm. seuraavilla tavoilla:



Olemassa olevien rakenteiden mittaus:



  • 3D -mittaus tietokoneeseen liitetyllä takymetrilla.



  • Porrasaukon / olemassa olevien rakenteiden 3D -mallinnus.



  • Portaan ja kulkusiltojen tartuntojen ja kiinnitysten suunnittelu (olemassaoleviin rakenteisiin).



Portaan rakennesuunnittelu:



  • Portaan 3D -rakennesuunnittelu mittausvaiheen 3D -malliin. FEM -lujuuslaskenta.



  • Tuotantokuvat asiakkeelle hyväksyttäväksi ennen portaan siirtämistä valmistukseen.



  • Teräsrakenteissa vaatimustenmukaisuus:
    • CE -merkintä, EN 9010 -1
    • Toteutusluokka EXC1/EXC2, EN 9010-2
    • Rakenteet Eurocode 3, EN 1993
    • Pintakäsittely kuumasinkitys, EN ISO 1461
    • Myös paloluokitellut teräsrakenteet



  • Käyttöturvallisuussuunnittelu sovitaan, joko:
    • RakMK F2 (talonrakennuksen määräykset)
    • EN ISO 14122-3 + A1 (teollisuusstandardi)



Asennus:



  • Asennussuunnitelma.



  • Työturvallisuussuunnitelma.



  • Riskianalyysi (ml. palavat aineet, räjähdys).



  • Erityisvakuutukset.



  • Nostosuunnitelma.



  • Tulityölupa.



Laadunvarmistus:



  • Tutustumme asiakkaan laatukäsikirjan ja työturvallisuusdokumenttien vaatimuksiin jo tarjousvaiheessa.



  • Säännölliset katsemukset asiakkaan kanssa asennuksen edetessä



  • Toimitamme asennuksen jälkeen materiaali- ja kuumasinkitysdokumentit asiakkaalle.

Tarkka 3D -mittaus

  • Kiinnikkeiden ja tartuntojen suunnittelu etukäteen

Hahmotelmat

  • Toteutusvaihtoehtojen ideointi yhdessä asiakkaan kanssa

Mittojen tarkastaminen

  • Käytettävyys - Suojaetäisyydet - Rakojen suuruudet

Suunnitelman tarkastaminen

  • Pidämme asiakasta ajan tasalla koko suunnitteluprosessin ajan => läpinäkyvä ja yllätyksetön toimitus

^ YLÖS

 YHTEYS

YHTEYDENOTTO

Yhteydenotto ja tarjouspyynnöt:



      Porrasmyynti:    0400 - 575 232



      Sähköposti:        myynti@holssi.fi



      y-tunnus:            2624505-7



Tarjouspyyntöasiakirjat (mm. ARK -kuvat) pyydämme lähettämään sähköpostilla osoitteeseen:



myynti@holssi.fi

YHTEYDENOTTOLOMAKE

Asiakkaan yhteystiedot:

Portaan ja kohteen perustietoja:

Lähettää lomaketta...

Palvelimella lähetysvirhe... Ota yhteyttä: myynti@holssi.fi

Kiitos yhteydenotosta!

PORRASTOIMITUKSEN PALVELUPOLKU

  Yhteydenotto

  Porrastarjous:

Porrastarjous

Aineistona mm.

  • ARK -kuvat
  • Asiakkaan toiveet
  • Portaan alustavat mitat
  • Valokuvat



Holssi Portaat Oy:llä on käytössä modulaarinen palvelurakenne; alla tavallisimmat palvelut:

  Tarkastusmittaus:

Aukon mitat

  • Porrasaukon mittaus lasermittalaitteilla



Värien valinta

  • Maalin väri
  • Petsin sävy
  • Valkolakkaus



Lämpökamerakuvaus

  • Metalliportaan kiinnitys lattiaan, jossa on lattialämmitys
  • Kuvauksen tarkkuus riippuu rakenteesta ja materiaaleista - testataan jo tarkastusmittauksessa

Tartunnat/kiinnikkeet

  • Portaan kiinnityksen sopiminen

Suunnittelu paikan päällä

  • Monimutkaisimmat teräsosat ja kiinnikkeet
  • Kuvassa metalliportaan reisipuun lovi (portaan alla olevaa liukuovimekanismia varten)



   Portaan rakennesuunnittelu:

Portaan rakennesuunnittelu

  • Tuotantokuvat asiakkaalle hyväksyttäväksi



Törmäystarkastelu

Portaan 3D -tuotantomalli yhdistetään porrasaukon malliin:

  • Portaan alla olevat ovet
  • Ikkunat
  • Suojaetäisyydet (mm. tulisija)



  Rakennesuunnittelun jälkeen:

Tuotantokuvista ja tuotannon 3D -mallista:

Asennusvalmistelut

  • Tartuntojen ja kiinnityskohtien mittoja asiakkaalle

Mikäli porrasaukko viimeistellään vasta tarkastusmittauksen jälkeen:

Aukon mitat / korot

  • Betonianturan koko/korko
  • Aukon koko
  • ym.



Portaan paikan merkintä

  • Paikka, korko
  • Mittausvälineenä takymetrin lisäksi pyörivä laser (kuvassa)

  Asennus:

Portaan asennus:

  • Kierreporras



  • Puuporras  (satulaporras)



  • Kuumasinkitty ulkoporras

Holssi@2015
